網絡分析儀簡單操作----一看就會

發布時間：2020-12-28                1314

網絡分析儀在日常工作測試中使用頻率還是很高的，欧美熟妇呻吟猛交XX性精品麻豆維修為大家分享網絡分析儀的“傻瓜操作模式”，幫助沒有基礎知識的新手也能用網絡分析儀得到準確的測試數據。

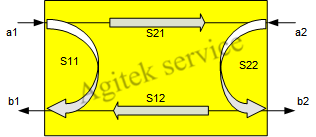

矢量網絡分析儀的基礎功能是S參數測試。所謂S參數，就是散射參數，是描述電磁波在被測設備的入射波量、反射波量以及波量傳輸特性的參數。簡單理解：S11代表端口1的反射，S22代表端口2的反射，S21是端口1至端口2的傳輸，S12是端口2至端口1的傳輸。

測試前的設置：

1、網絡分析儀端口連接專用測試電纜；

2、頻率範圍按照被測件DUT的頻率範圍設置；

3、當測量增益最大值Gain的放大器等DUT時，設置輸出功率PWR>>Power: -Gain，另需注意DUT輸出功率不可超出量程（如0dBm）;

4、中頻帶寬設置依據測試標準或BW>>Bandwidth: 1kHz；

5、測量點數依據標準或Sweep>>number of points: 401；

6、連接自動校準件執行校準CAL>>Start Autocal；

7、如果隻有手動校準件，矢網必須加載校準件匹配的數據文件，不可用ideal數據，執行UOSM或TOSM校準；

8、注意專用測試電纜測試端口的類型與校準件必須一致，不可轉接。

經過上述設置和校準後，選定所需測試項進行測試。

下表左欄列舉常用基本測試項，右欄內容是該測試項對應的儀器設置：

獲取測試數據：

1、光標Marker在曲線上選點讀數，是分析數據的基本功能;

2、支持打開多個Marker;

3、Marker>>Search能對曲線數據進行最大值以及最小值等條件搜索;

4、Marker還有濾波器測量功能;

5、曲線數據可以導出為*.snp文件或matlab以及ASCII文本格式文件，Trace>>Trace data;

6、屏幕圖像可保存為圖形文件，Print>>to File.
